انواع روش های قالب گیری پلاستیک؛ بررسی مزایا و معایب هرکدام

در روش های قالب گیری پلاستیک، هر تکنیک با هدفی مشخص به کار گرفته می‌شود تا از ساده‌‌ترین پروفیل‌ها گرفته تا پیچیده‌‌ترین قطعات صنعتی، با هزینه کنترل‌شده و کیفیت بالا تولید شوند. انتخاب روش مناسب کاملاً به نوع قطعه، تیراژ تولید و بودجه بستگی دارد. برخی روش‌ها سرعت بالا دارند و برای تولید انبوه ایدئال هستند، برخی دیگر امکان شکل‌دهی یکنواخت در ابعاد بزرگ را فراهم می‌کنند، و بعضی نیز برای ایجاد جزئیات دقیق و چندماده‌ای طراحی شده‌اند. با شناخت مزایا و محدودیت‌های هرکدام، می‌توان دقیقاً تعیین کرد کدام فناوری بهترین تعادل بین کیفیت، هزینه و کارایی را فراهم می‌کند.

۶ مورد از متداول‌ترین روش های قالب گیری پلاستیک عبارت‌اند از:

• قالب گیری اسکتروژن
• قالب‌ گیری دورانی
• قالب گیری فشاری
• قالب گیری تزریقی
• قالب گیری بادی
• قالب گیری ناحیه‌ای

برای بسیاری از تولیدکنندگان، انتخاب روش قالب گیری زمانی مطمئن و کم‌ریسک است که کنار یک تیم با تجربه قرار بگیرند. در همین مسیر، فاران ماشین، به‌عنوان واردکننده باسابقه دستگاه‌های تزریق پلاستیک، با ارائه مشاوره فنی و تجربه عملی، به تولیدکنندگان کمک می‌کند مناسب‌ترین فرایند و تجهیزات را برای خط تولید خود انتخاب کنند؛ تصمیمی که کیفیت محصول و بازده اقتصادی را مستقیماً تحت تأثیر قرار می‌دهد.

قالب گیری پلاستیک چیست؟

قالب‌گیری فرایندی است که در آن یک ماده مایع یا شکل‌پذیر داخل یک قالب یا حفره قرار می‌گیرد تا فرم مشخصی به خود بگیرد. در این روش، با اعمال فشار و حرارت، ماده قالب را پر کرده و تحت فشار قرار می‌گیرد تا زمانی که سخت شود. در انواع روش های قالب گیری در پلاستیک ها از پلیمرهایی مانند پلی‌پروپیلن یا پلی‌اتیلن در حالت گرانول، پودر، مایع یا گاهی گرانوله‌شده استفاده می‌شود.

نتیجه این فرایند، تولید طیف وسیعی از قطعات پلاستیکی مانند قطعات خودرو، ظروف، بطری‌ها، درب بطری‌ها، سرنگ‌ها و بسیاری محصولات دیگر است. روش های قالب گیری پلاستیک مزایا متعدد دارند؛ از سرعت بالای تولید و افزایش استحکام قطعه گرفته تا امکان ساخت قطعات پیچیده با دقت بالا. به همین دلیل، در بسیاری صنایع و کاربردها، قالب‌گیری پلاستیک به‌عنوان روش اصلی تولید انتخاب می‌شود. روش های قالب گیری پلاستیک هرکدام مزایا و کاربردهای خاص خود را دارد. در ادامه انواع روش های قالب گیری پلاستیک را باهم بررسی می‌کنیم.

اگر کنجکاو هستید بدانید پلاستیک چگونه ساخته میشود، پیشنهاد می‌کنیم مقاله اختصاصی ما را مطالعه کنید.

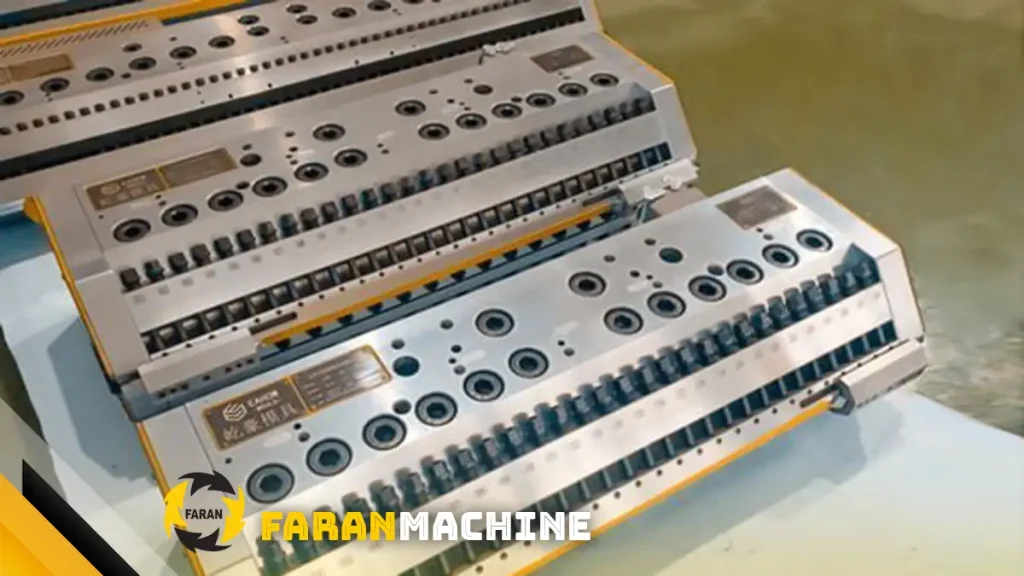

قالب گیری اسکتروژن

در این روش، پلاستیک خام پس از ذوب‌شدن داخل سیلندر، به ‌وسیله‌ مارپیچ به سمت دای (قالب اکستروژن) هدایت می‌شود. با عبور مواد از دای، یک پروفیل پیوسته تشکیل می‌شود که می‌تواند شکل‌های متنوعی داشته باشد؛ مانند:

• مقاطع U
• مقاطع L
• مقاطع T
• مقاطع گرد

این فرایند برای ساخت محصولات توخالی، توپر یا پروفیلی‌ شکل کاملاً مناسب است.

کاربردهای متداول اکستروژن

قطعاتی که با اکستروژن ساخته می‌شوند باید در طول خود مقطع ثابتی داشته باشند. نمونه‌های رایج عبارت‌اند از:

• نی نوشیدنی
• لوله‌های PVC
• شلنگ
• پروفیل‌های پلاستیکی
• ناودان‌ها و گاترهای پلاستیکی

مزایا استفاده از قالب گیری اسکتروژن

مزیت اصلی این روش عبارت‌اند از:

• تولید بسیار سریع و پیوسته
• هزینه کم تولید
• انعطاف‌پذیری در شکل‌دهی
• تجهیزات کم هزینه

محدودیت استفاده از قالب گیری اکستروژن

مهم‌ترین محدودیت قالب گیری اکستروژن، محدودیت در دقت است.

قالب‌گیری فشاری (Compression Moulding)

در این فرآیند، رزین پلاستیک تا حدی گرم می‌شود که حالتی شبیه خمیر نرم نه کاملا مایع پیدا کند. سپس این ماده داخل قالب گرم قرار می‌گیرد. پس از بسته‌شدن قالب، فشار باعث می‌شود ماده تمام فضاهای قالب را پر کرده و شکل نهایی را به خود بگیرد. در ادامه، قطعه در قالب خنک می‌شود تا سختی نهایی حاصل شود. در پایان، قطعه پس از خنک‌کاری شکل خود را حفظ می‌کند و سپس از قالب خارج شده و لبه‌های اضافی آن پیرایش می‌شود.

کاربردهای متداول قالب‌ گیری فشاری

از این روش معمولاً زمانی استفاده می‌شود که بخواهند قطعات پلاستیکی جایگزین قطعات فلزی بسازند. دلیل آن این است که این فرآیند دمای بالا، محصول نهایی را بسیار مقاوم و بادوام می‌کند. با اینکه قطعه پلاستیکی است، اما می‌تواند جایگزینی محکم و کم‌ هزینه برای قطعات فلزی باشد.

صرفه‌جویی در هزینه در این روش به عواملی مانند پیچیدگی طراحی، تعداد حفره‌های قالب و کیفیت سطح نهایی وابسته است. در تولید انبوه، این روش بسیار اقتصادی است زیرا هزینه تمام‌شده هر قطعه بسیار پایین خواهد بود.

مزایا و معایب قالب ‌گیری فشاری

مزایا	معایب
مناسب برای ساخت قطعات پلاستیکی جایگزین فلز	سرعت تولید نسبتاً پایین‌تر نسبت به تزریق یا بادی
بسیار کارآمد برای ترموست‌های مقاوم و سبک‌ وزن	دشواری در تولید قطعات پیچیده
قابل استفاده برای پلاستیک‌های تقویت‌شده با الیاف شیشه یا مواد لاستیکی	زمان طولانی برای آماده‌سازی ابزار و قالب

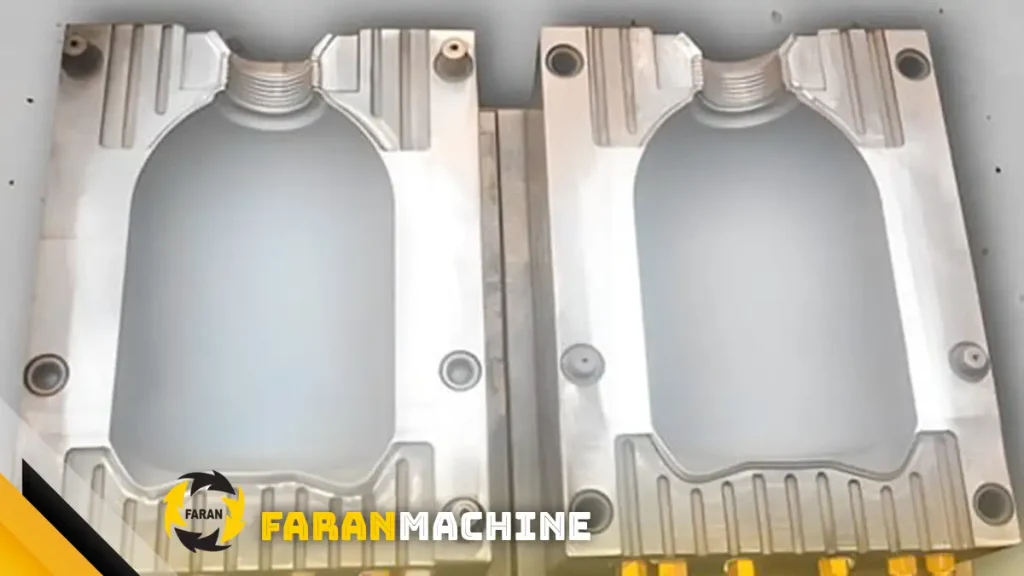

قالب‌گیری بادی (Blow Moulding)

قالب گیری بادی چیست؟ در روش قالب‌ گیری بادی، قطعات پلاستیکی توخالی و با دیواره نازک و یکنواخت تولید می‌شوند. این روش زمانی مناسب است که قطعه باید ضخامت دیواره یکسان داشته باشد. این فرایند شباهت زیادی به دمیدن شیشه دارد.

ابتدا دستگاه، پلاستیک خام را تا مرحله ذوب گرم می‌کند. سپس لوله‌ای از پلاستیک مذاب داخل قالب قرار می‌گیرد و هوا به داخل آن دمیده می‌شود؛ درست مانند باد کردن یک بادکنک. با دمیده شدن هوا، پلاستیک منبسط می‌شود و به دیواره‌های قالب می‌چسبد و شکل قالب را به خود می‌گیرد.

پس از اینکه بادکنک پلاستیکی کاملاً قالب را پر کرد، قطعه خنک می‌شود تا شکل خود را حفظ کند. این فرایند بسیار سریع است و یک خط تولید می‌تواند در یک شیفت ۱۲ ساعته تا ۱۴۰۰ قطعه بسازد.

قالب‌گیری بادی از یک نظر شبیه به تزریق پلاستیک است: پلاستیک ابتدا ذوب می‌شود و وارد قالب می‌گردد. اما تفاوت اصلی اینجاست که پس از ورود مواد، هوا داخل پلاستیک تزریق می‌شود تا آن را باد کند و به دیواره‌های قالب فشار دهد. به این ترتیب قطعه شکل نهایی خود را پیدا می‌کند.

کاربردهای رایج قالب‌گیری بادی

قالب‌گیری بادی معمولاً برای تولید قطعات زیر استفاده می‌شود:

• بطری‌های پلاستیکی
• گالن‌های پلاستیکی
• ظروف و بدنه‌های توخالی
• باک سوخت خودرو

اگر تعداد قطعات مورد نیاز شما صدها هزار عدد باشد، این روش بهترین انتخاب است. این فرایند سریع، اقتصادی و از نظر هزینه قالب، در محدوده‌ای بین قالب‌گیری تزریقی و قالب‌گیری دورانی قرار دارد.

مزایای قالب گیری بادی

• مناسب برای تولید قطعات توخالی و نازک مانند بطری آب یا بطری‌های ۲ لیتری نوشابه
• سرعت تولید بالا
• هزینه تولید بسیار پایین در تیراژهای بالا

معایب قالب گیری بادی

• محدود به قطعات توخالی و با دیواره نازک؛ تولید قطعات توپر یا پیچیده امکان‌پذیر نیست.
• تغییر شکل یا ایجاد جزئیات دقیق روی سطح دشوار است.
• نیاز به حجم تولید نسبتاً بالا برای صرفه اقتصادی.

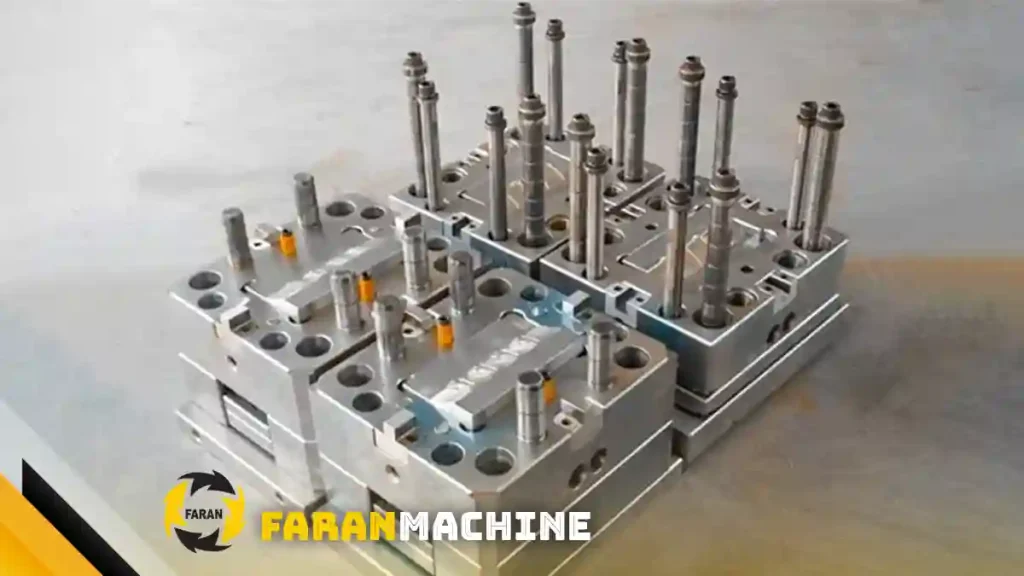

قالب‌گیری تزریقی (Injection Moulding)

قالب‌گیری تزریقی از نظر نحوه کار تا حدی شبیه اکستروژن و قالب گیری بادی است، اما تفاوت اصلی در این است که در تزریق، پلاستیک مذاب مستقیماً تحت فشار بالا داخل قالب بسته تزریق می‌شود.

در فرایند تزریق پلاستیک، فشار زیاد باعث می‌شود تمام فضای قالب به‌طور کامل پر شود و قطعه‌ای کاملاً یکپارچه تشکیل شود. مانند سایر روش‌ های قالب‌ گیری پلاستیک، پس از پر شدن قالب، پلاستیک خنک می‌شود تا شکل نهایی خود را حفظ کند و سپس قالب باز شده و قطعه از آن خارج می‌شود. این فرآیند را می‌توان شبیه پر کردن قالب دسر ژله دانست؛ قالب پر می‌شود، سرد می‌شود و پس از سفت شدن، محصول از قالب خارج می‌شود.

کاربردهای رایج قالب‌گیری تزریقی

قالب‌گیری تزریقی که یکی از رایج‌ترین روش‌ های تولید مواد پلیمری است، کاربردهای بسیاری دارد. برخی کاربردهای مهم عبارت‌اند از:

• قطعات خودرو
• قطعات پزشکی و جراحی
• اجزای کوچک و دقیق صنعتی
• قطعات با انعطاف‌پذیری یا پیچیدگی بالا

این روش به طراحان و مهندسان اجازه می‌دهد قطعات را با انعطاف‌پذیری طراحی بالا و شکل‌های بسیار متنوع تولید کنند.

برای اینکه بتوان قطعات با کیفیتی در روش قالب گیری تزریقی تولید کرد، باید از دستگاه تزریق پلاستیک به روز و استاندارد استفاده کرد. با توجه به قیمت ارز، خرید دستگاه‌های تزریق پلاستیک اروپایی بسیار سخت و پر هزینه شده است. دستگاه‌های تزریق پلاستیک چینی درجه یک به عنوان جایگزینی مطمئن توانسته‌اند کارکرد خوبی داشته باشند. برند لیژو و ایرفا از جمله بهترین برندهای دستگاه تزریق پلاستیک چینی در دنیا بوده که فاران ماشین نماینده رسمی این دو برند در ایران است. تمامی دستگاه‌های فاران ماشین به همراه گارانتی و خدمات پس از فروش عرضه می‌شود.

مزایای قالب‌گیری تزریقی

• بسیار متنوع و قابل‌ استفاده برای طیف گسترده‌ای از قطعات
• بسیار اقتصادی و کارآمد برای تولیدات انبوه یا تکرار شونده
• امکان تولید قطعات با ضخامت‌های متفاوت و جزئیات پیچیده
• دقت ابعادی بسیار بالا و یکنواختی عالی بین قطعات تولیدی

معایب قالب گیری تزریقی

• از نظر هزینه، قالب‌ها معمولاً گران هستند زیرا باید از فولاد یا آلومینیوم ساخته شوند تا دوام و مقاومت کافی داشته باشند. البته مانند روش‌های دیگر، با افزایش تیراژ تولید، هزینه هر قطعه به شدت کاهش می‌یابد.
• ساخت ابزار و قالب ممکن است تا ۱۶ هفته زمان ببرد و فرایند تولید نیز تا ۴ هفته طول بکشد.

برای کسب اطلاعات بیشتر در مورد تزریق پلاستیک، پیشنهاد می‌کنیم روی لینک کلیک کرده و مقاله تخصصی ما را مطالعه کنید.

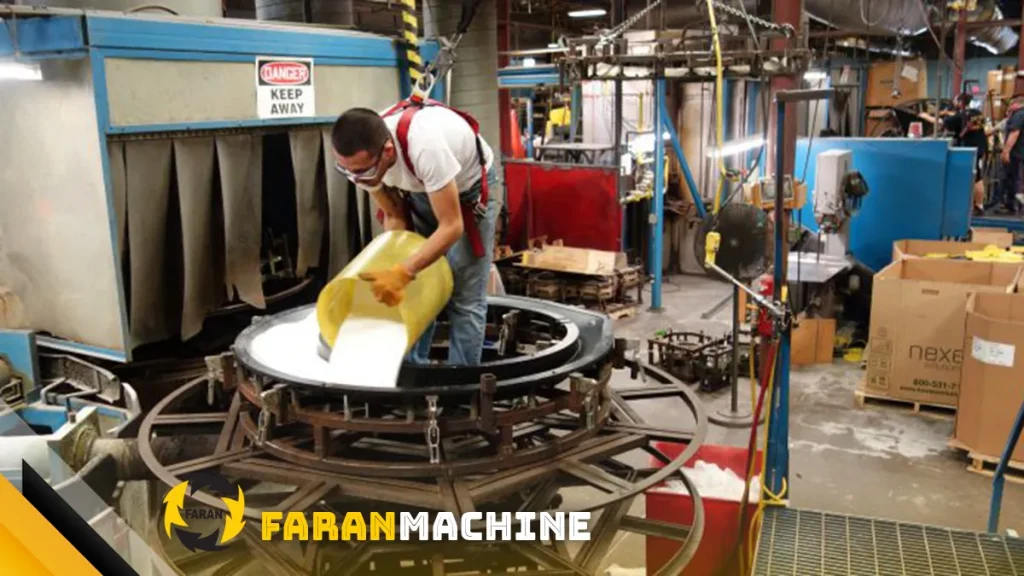

قالب‌گیری دورانی (Rotational Moulding)

قالب گیری دورانی که به آن روتومولدینگ نیز گفته می‌شود، در این روش رزین پودری یا پلاستیک مایع داخل قالب قرار می‌گیرد و قالب با سرعت و در چند محور چرخانده می‌شود.

در اثر این چرخش مداوم، ماده به‌طور یکنواخت روی تمام سطوح داخلی قالب پخش می‌شود و در نهایت قطعه‌ای توخالی با دیواره‌هایی یکنواخت تشکیل می‌دهد. بعد از اینکه قالب سرد شد و پلاستیک شکل نهایی خود را گرفت، قطعه از قالب خارج می‌شود.

این روش از نظر مصرف مواد بسیار به‌صرفه است؛ اتلاف ماده بسیار کم بوده و در نتیجه فرآیند اقتصادی و سازگار با محیط‌زیست محسوب می‌شود.

کاربردهای رایج قالب‌گیری دورانی

این روش بیشتر برای ساخت قطعات بزرگ و توخالی استفاده می‌شود؛ مانند:

• قطعات بزرگ خودرو
• سطل‌ها و مخازن
• کایاک و قایق‌های کوچک
• مخروط‌های ترافیکی
• خانه حیوانات
• انواع تانک‌های ذخیره‌سازی

مزایای قالب‌گیری دورانی

• قالب‌هایی که در روتومولدینگ استفاده می‌شوند معمولاً قابلیت سفارشی‌سازی بالا دارند؛ می‌توان در ساخت آن‌ها اینسرت (قطعات الحاقی)، خم‌ها، لوگوها، شیارها و جزئیات مختلف را اضافه کرد.
• هزینه ساخت قالب در این روش نسبت به روش‌هایی مانند تزریق و بادی خیلی پایین‌تر است.
• هزینه راه‌اندازی کمتر بوده و در تیراژهای پایین نیز تولید از نظر اقتصادی مقرون‌به‌صرفه است.

معایب قالب گیری دورانی

• سرعت تولید در این روش نسبتاً پایین‌تر از روش قالب گیری تزریقی و بادی است.
• شکل قطعه باید ساده و توخالی باشد؛ برای قطعات پیچیده و پر جزئیات مناسب نیست.
• نیاز به خنک‌کاری طولانی برای قطعات بزرگ.

قالب گیری ناحیه‌ای (Overmolding)

اُورمولدینگ یکی از روش‌های قالب‌گیری تزریقی دو مرحله‌ای است. در این روش، قطعه در دو شات ساخته می‌شود: ابتدا یک ماده به‌عنوان قطعه پایه تزریق و قالب‌گیری می‌شود؛ سپس ماده دوم روی قطعه اول یا در اطراف آن تزریق و شکل داده می‌شود.

برخلاف اینزرت‌مولدینگ، در اُورمولدینگ معمولاً دو نوع پلاستیک تزریق می‌شود و هماهنگی و تراز دقیق بین مرحله اول و دوم ضروری است تا قطعه نهایی درست شکل بگیرد.

کاربردهای رایج قالب گیری ناحیه‌ای

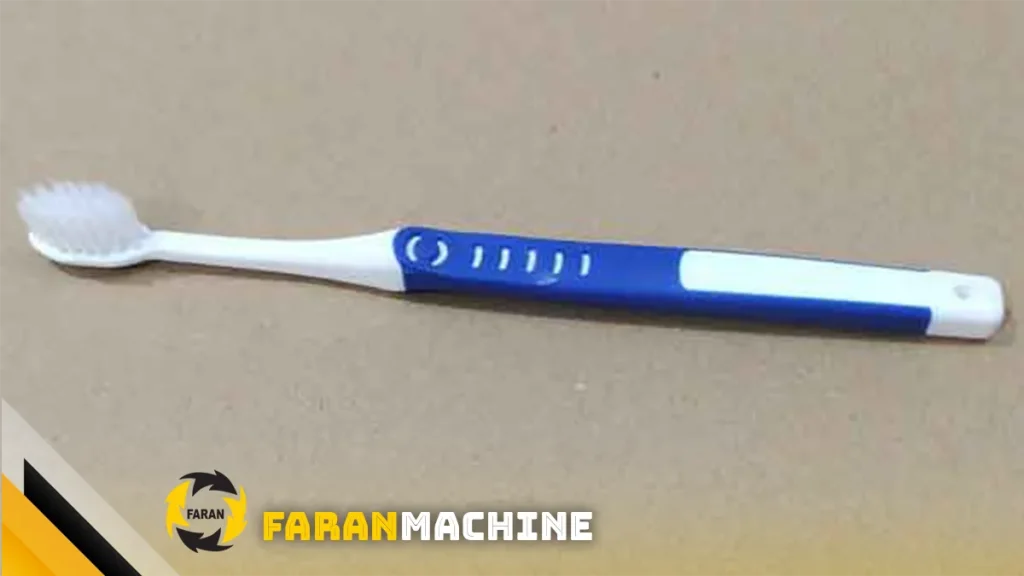

اُورمولدینگ برای ساخت قطعاتی استفاده می‌شود که باید از دو ماده مختلف ساخته شوند یا نیاز به سطوح نرم و ضد لغزش دارند. نمونه رایج آن مسواک با دسته سخت پلاستیکی و بخش‌های نرم TPE (لاستیکی) است که روی آن قالب‌گیری شده است.

همچنین از اُورمولدینگ برای آب‌بندی و ایزوله‌سازی نیز استفاده می‌شود؛ به این صورت که یک قطعه پلاستیکی با لایه‌ای از پلاستیک دیگر پوشانده می‌شود تا یک قطعه کامپوزیتی با خواص مکانیکی یا عملکردی بهتر ایجاد گردد.

مزایا و معایب قالب گیری ناحیه‌ای

مزایا	معایب
صرفه‌جویی در مواد	هزینه بالا قالب‌گیری
سرعت تولید بالا	نیازمند هماهنگی دقیق بین دو مرحله؛ خطای تراز باعث نقص قطعه می‌شود
کیفیت بالا محصول نهایی	نیاز به تجهیزات خاص

بهترین روش قالب‌گیری برای شما کدام است؟

با توجه به تنوع روش‌ های قالب‌ گیری پلاستیک، هیچ فرایندی به‌صورت مطلق بهترین نیست؛ بلکه هر روش با توجه به جنس قطعه، تیراژ تولید، بودجه و سطح پیچیدگی موردنیاز انتخاب می‌شود. اگر انتخاب درست تجهیزات و روش تولید برایتان اهمیت دارد، همکاری با مجموعه‌های متخصص مانند فاران ماشین می‌تواند مسیر راه‌اندازی یا توسعه خط تولید را دقیق‌تر، اقتصادی‌تر و کم‌ریسک‌تر کند.
